超声焊接系统-工作原理
1.超声波发生器将低频交流电转化为高频交流电，通过换能器将电能转化为高频振动的机械能；
2.焊头作用于热塑性塑料的接触面时产生每秒几万次的高频振动；
3. 高频振动通过上焊件把超声能量传送到焊区，此区域的上下焊件发生摩擦，产生局部高温；
4.超声作用后，压力持续几秒，使其凝固定型，形成坚固的分子链，实现焊接。
|

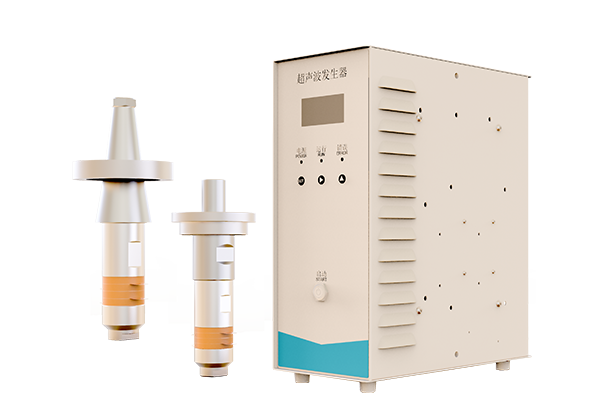

超声波焊接系统-产品型号
|
|
——
|
|
15K超声焊接系统
|
|
项目
|
技术参数
|
|
适用
|
较大型、难焊接的塑胶产品
|
|
额定功率
|
2000~3000W
|
|
频率
|
15KHz
|
|
|
|
|
|
|
|
20K超声焊接系统
|
|
项目
|
技术参数
|
|
适用
|
精密、超薄的塑胶部件，如SD卡
|
|
额定功率
|
900~2000W
|
|
频率
|
20KHz
|
|
超声焊接系统-技术参数
|
|
项目
|
技术参数
|
|
输出功率
|
900-3000W
|
|
工作频率
|
15KHz/20KHz
|
|
工作电源
|
AC220V 50Hz
|
|
自动搜频时间
|
＜1S
|
|
自动追频时间
|
0.1~5S
|
|
电源重量
|
4KG
|
|
功率稳定度
|
≤8％
|
|
远程端子动态响应时间
|
≤15ms
|
|
过流保护电流
|
12A
|
|
过流保护时间
|
100ms
|
