摘要
随着线缆行业工艺要求和人力成本的不断提高，拉丝机系统对变频收卷的要求也越来越高，原来需要人工辅助启动、加速超调过大、不能紧急不断线停机的变频器控制收卷系统方案已经越来越不能满足现代工艺要求。本文介绍了佳乐股份JAC580L拉丝机专用变频器在水箱式双变频拉丝机及直进式拉丝机上的应用解决方案。
关键字：变频器；水箱式拉丝机；直进式拉丝机；张力控制
一、前言
拉丝机行业，涉及的设备种类非常多，常见的拉丝机有水箱式拉丝机、直进式拉丝机、滑轮式拉丝机、倒立式拉丝机等，拉丝机主要应用在对铜丝、不锈钢丝等金属线缆材料的加工，属线缆制造行业极为重要的加工设备。从机械上可以分解为拉丝部分与收线部分，通过张力摆杆的位置变化，回馈控制系统，经过自动运算，靠改变卷取电机运行速度来维持张力恒定。变频器作为主要的电气控制部分，它的性能，特别是张力控制的精度直接影响到产品的质量和产量。
二、拉丝机对变频器的要求
1、要求变频器低频力矩特性好，启动力矩大。
2、PID响应迅速，保证整个系统平稳的工作在同步状态下。
3、变频器具有断线检测功能，当断线后自动给出断线信号，使整个系统迅速停机。
三、佳乐股份JAC580L拉丝机专用变频器介绍
JAC580L拉丝机专用变频器具有多种应用宏，简化调试过程，调试简单，单独一组PID满足空盘到满盘应用，同一机型更换不同大小盘无需设置卷径，支持不同线径、不同材质丝线，提供多组PID方便不同调试场合，支持最小压差范围2V，可节省摆杆电位器放大齿轮。支持Modbus、Profibus-DP、CANopen通讯。
产品特性：
1、控制模式：矢量控制技术（FVC、SVC)、转矩控制技术、V/F控制技术于一体，同时，设计了便于收线使用的同步控制功能和张力控制功能。
2、张力控制方式：单独PID张力控制或主变频器+PID张力控制。
3、根据不同用户习惯设置几组参数宏，减少了用户设置的工作量。
4、动态参数控制：卷径、传动比、线径，控盘、半盘，满盘，低速、中速、高速，张力、断线全部由变频器自动处理。
5、不需要PID板、PLC、外部控制器，只需要外接操作开关少量中间继电器、指示灯和显示仪表。
6、系统更简洁、成本更低、维护更方便，同时，控制效果更佳，设备运行更稳定。
7、张力平衡杆在下限位、中间位或上限位，都可开机运行。自动跟踪拉丝线速度，张力平衡杆基本维持在中点位置。
四、应用优势
1、不需要设定变频器参数，出厂值即最佳参数，只需按说明书正确接线，即可开机正常工作。
2、低速穿模、高速拉丝相互独立，拉丝过程节能、高效；
3、稳健的卷绕功能卷绕模型，实现自动识别、设定卷径；
4、自动跟踪主机速度；
5、启动平滑、运行平稳、张力恒定；
6、采用前馈PID控制方案，可完全替代外置式PID。

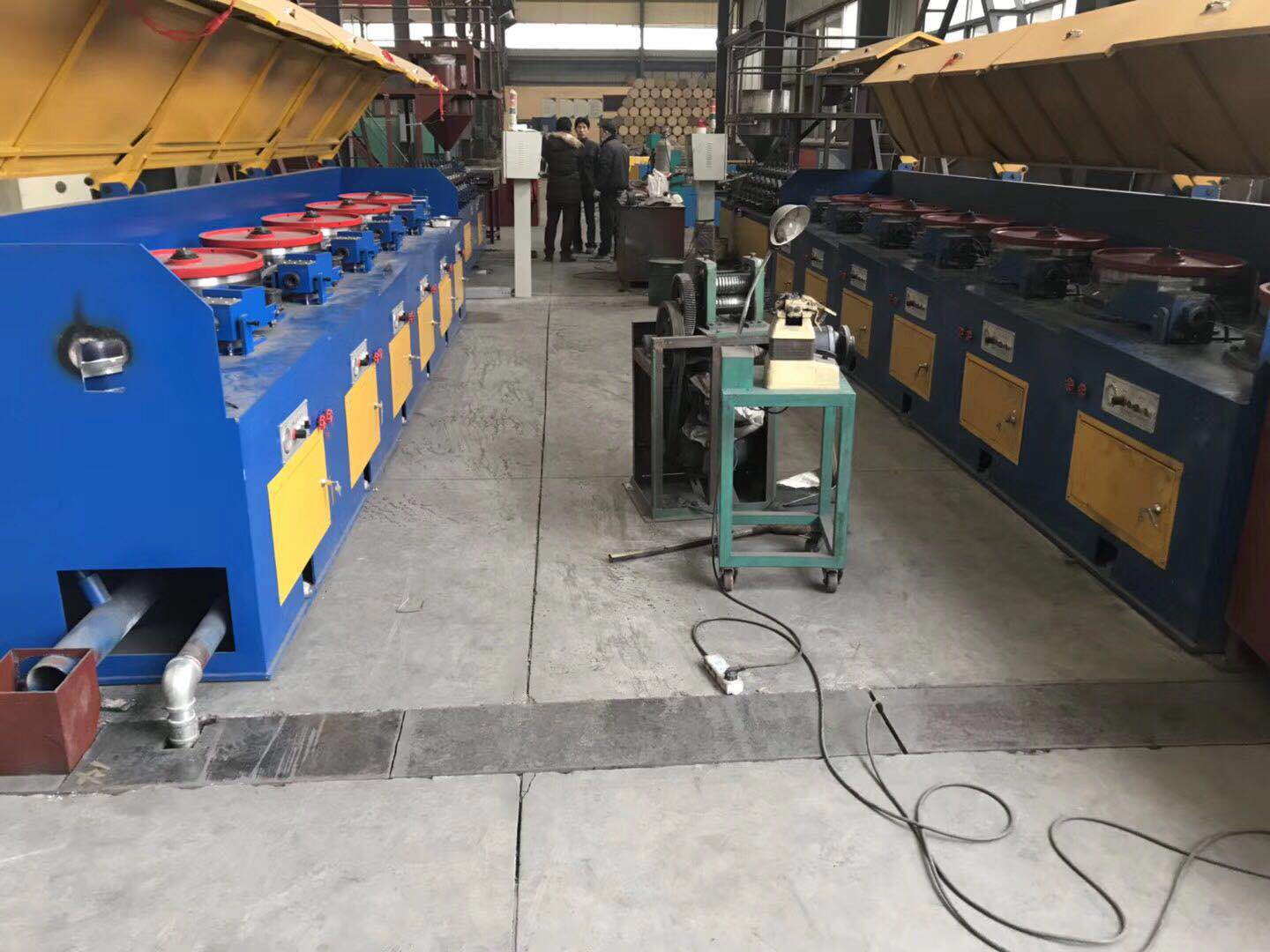

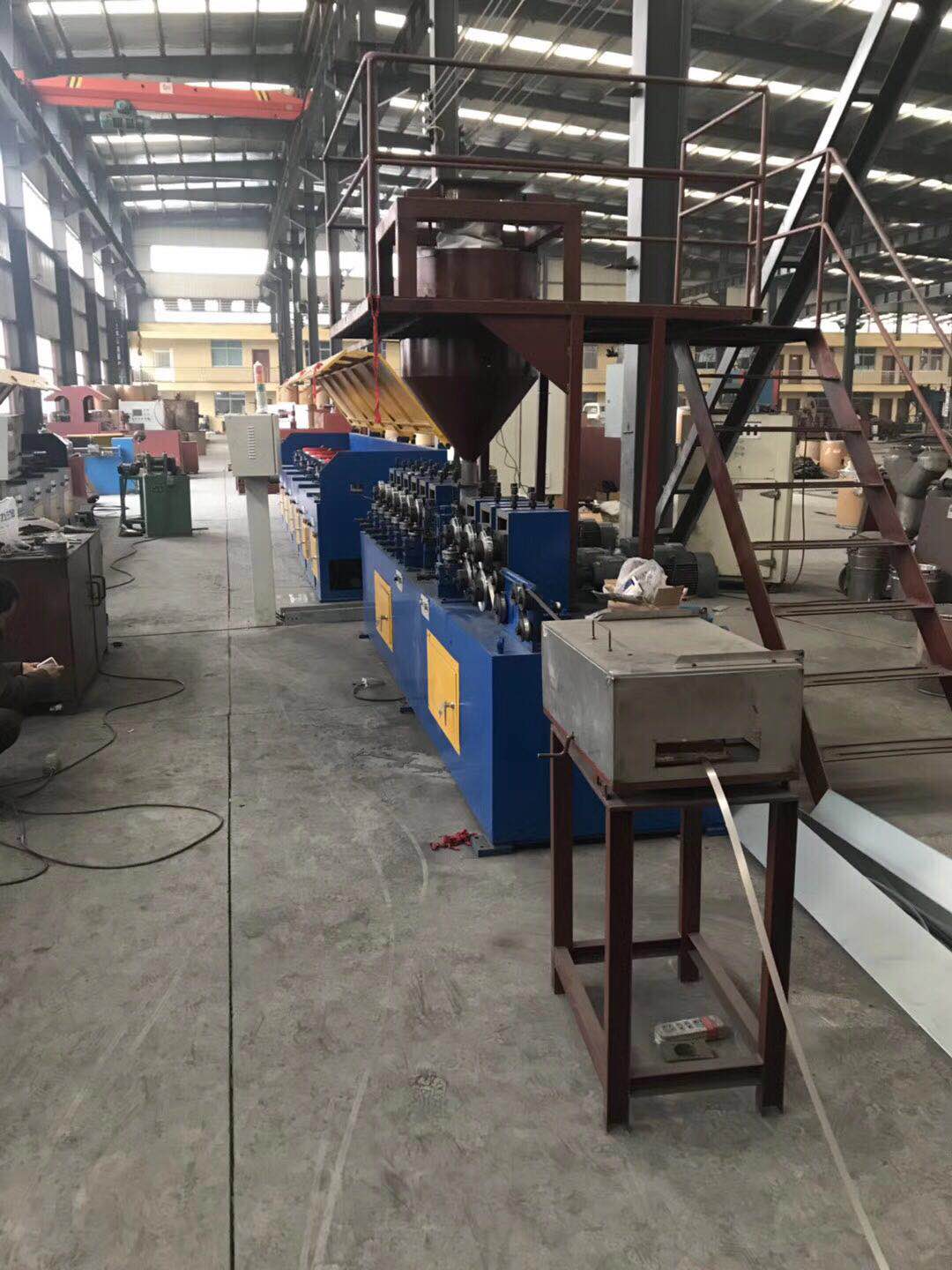

五、应用视频
六、结束语
佳乐股份JAC580L拉丝机专用变频器针对水箱式双变频拉丝机及直进式拉丝机张力控制进行优化，已取消卷径计算，用户可根据工况进行单独PID或主+PID方式进行张力控制。经过客户的实际使用，张力的稳定性，参数设置的简易性，系统的稳定性都得到了客户的认可。
